株式会社アキエンタープライズ

　　　　　　　　　　　　　　　　　　　　　　　　　技術の特長を以下に示す。

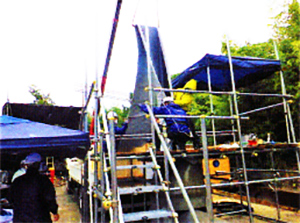

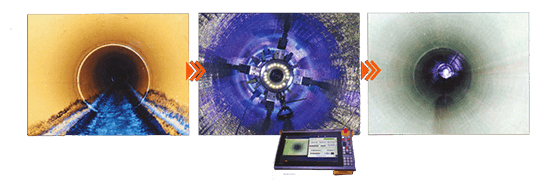

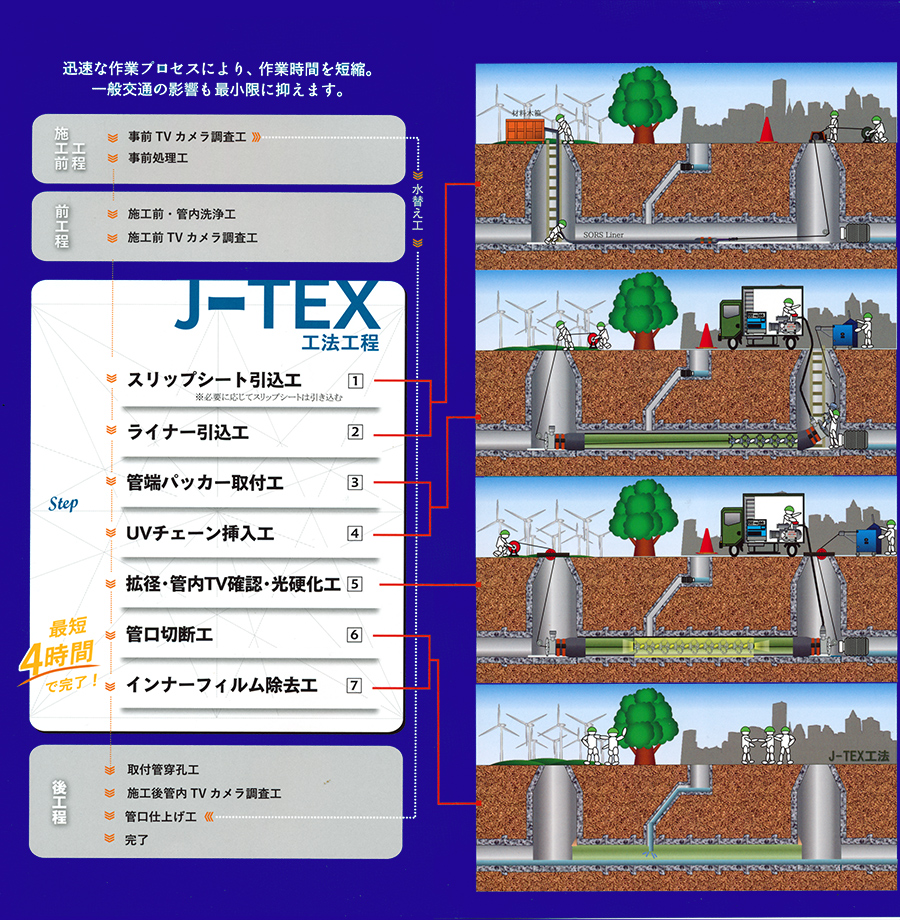

　　（１）施工性：次の各条件下で施工できる。
　　　　　①段 差：呼び径の５％以下の継手部
　　　　　②横ズレ：呼び径の５％以下の継手部
　　　　　③屈曲角：10 °以下の継手部（呼び径 350 未満）
　　　　　　　　　　５ °以下の継手部（呼び径 350 以上）
　　　　　④隙 間：100 mm 以下の継手部
　　　　　⑤浸入水：水圧 0.03 MPa，流量 0.5 L/min 以下の浸入水
　　　　　⑥滞留水：50 mm 以下の部分滞留水

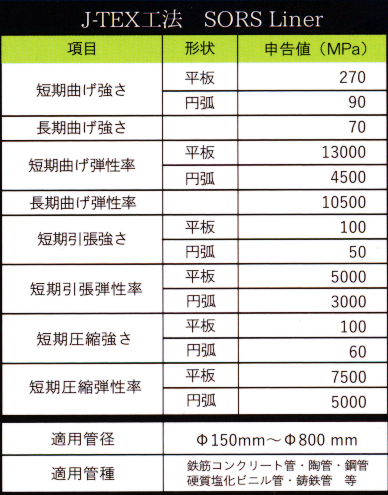

　　（２）耐荷性能：更生管の耐荷性能は，次の試験値である。

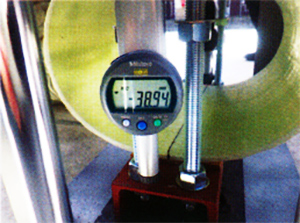

　　　　１）偏平強さまたは外圧強さ
　　　　　①φ600 mm 以下：「下水道用硬質塩化ビニル管（JSWAS K-1）」と同等以上の偏平強さ
　　　　　②φ700 mm 以上：「下水道用強化プラスチック複合管（JSWAS K-2）」（２種）と同等以上の
　　　　　　基準たわみ外圧および破壊外圧
　　　　２）曲げ強さ
　　　　　①短期試験値（第一破壊時の曲げ応力度）（平板）：25 MPa 以上
　　　　　②短期試験値（第一破壊時の曲げ応力度）（円弧）：25 MPa 以上
　　　　　③短期試験値（第一破壊時の曲げひずみ）（平板）：0.75 ％以上
　　　　　④短期試験値（第一破壊時の曲げひずみ）（円弧）：0.75 ％以上
　　　　　⑤長期試験値：70 MPa 以上
　　　　３）曲げ弾性率
　　　　　①短期試験値（平板）：13,000 MPa 以上
　　　　　②短期試験値（円弧）：4,500 MPa 以上
　　　　　③長期試験値：10,500 MPa 以上
　　（３）耐久性能
　　　　１）耐薬品性：更生管は，「浸漬後曲げ試験」において次の試験値である。
　　　　　ⅰ.基本試験（８液，23℃）
　　　　　　　試験液浸漬 28 日後の曲げ強さ保持率および曲げ弾性率保持率 80 ％以上
　　　　　ⅱ.常温試験（２液，23℃）
　　　　　　　試験液浸漬１年後の曲げ弾性率保持率 70 ％以上
　　　　　ⅲ.促進試験（２液，60℃）
　　　　　　　試験液浸漬 28 日後の曲げ弾性率保持率 70 ％以上
　　　　　ⅳ.長期曲げ弾性率の推定
　　　　　　　50 年後の長期曲げ弾性率推定値が設計値（換算値）を下回らない
　　　　２）耐摩耗性
　　　　　　更生管は，下水道用硬質塩化ビニル管（新管）と同等程度の耐摩耗性を有する。
　　　　３）耐ストレインコロージョン性
　　　　　　更生管は，50 年後の最小外挿破壊ひずみ≧0.45 ％かつ「下水道用強化プラスチック複合管 （JSWAS K-2）」で
　　　　　　求められる値を下回らない。
　　　　４）水密性
　　　　　　更生管は，0.1 MPa の内水圧および外水圧に耐える水密性を有する。

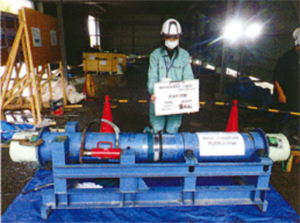

　　（４）耐震性能
　　　　　更生管の耐震性能は，次の試験値である。
　　　　１）曲げ強さ
　　　　　①短期試験値（最大荷重時の曲げ応力度）（平板）：270 MPa 以上
　　　　　②短期試験値（最大荷重時の曲げ応力度）（円弧）： 90 MPa 以上
　　　　２）引張強さ
　　　　　①短期試験値（平板）：100 MPa 以上
　　　　　②短期試験値（円弧）：50 MPa 以上
　　　　３）引張弾性率
　　　　　①短期試験値（平板）：5,000 MPa 以上
　　　　　②短期試験値（円弧）：3,000 MPa 以上
　　　　４）引張伸び率
　　　　　①短期試験値（平板）：0.5 ％以上 MPA
　　　　　②短期試験値（円弧）：0.5 ％以上
　　　　５）圧縮強さ
　　　　　①短期試験値（平板）：100 MPa 以上
　　　　　②短期試験値（円弧）：60 MPa 以上
　　　　６）圧縮弾性率
　　　　　①短期試験値（平板）：7,500 MPa 以上
　　　　　②短期試験値（円弧）：5,000 MPa 以上
　　（５）水理性能
　　　　１）成形後収縮性
　　　　　　更生管は，成形後２時間以内に収縮が収まり安定する。

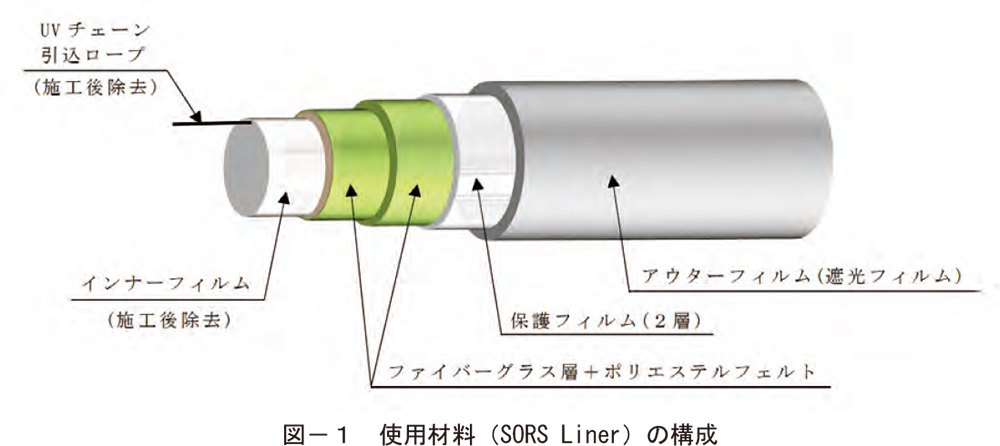

　　（６）材料特性 更生管に使用する樹脂の材料特性は，次の試験値である。
　　　　１）曲げ強さの短期試験値：100 MPa 以上
　　　　２）破断時の引張伸び率 ：２％以上
　　　　３）負荷時のたわみ温度 ：85 ℃以上
　　（７）硬質塩化ビニル管への施工性
　　　　　限られた模擬管きょ条件において，硬質塩化ビニル管に施工ができる。
　　（８）既設管への追従性
　　　　　更生管は，地盤変位にともなう既設管への追従性を有する。
　　（９）耐高圧洗浄性
　　　　　更生管は，15 MPa の高圧洗浄で，剥離や破損がない。
